bamos a empezar poiendo nuestro plano en shade, y en isometrico si no sabes yo te digo mira pones ddvpoint te sale una pestaña asi,
finalizado esto empezamos a hacer las figuras.
creamos una caja de 120,100,15.
despues hacemos otra caja de 25,120 20 y un cilindro de 120 de diametro y 20 de fondo.
los unimos para acer uno.
como vez quedo un sobrante lo quitamos con otra caja delas sig. manera.
para quitarlo le das subtract y seleccionas primero la figura le das enter y despues a la caja le das enter y listo se quito.
hacemos lo mismo del otro laso para que te quede de las sig. manera.
terminado esto hacemos dos cilindros uno de diametro de 50 y de alto 180 y el otro de de radio de 50y ancho de 20.
poneos el cilindro grande en el centro del cilindro que esta en la fugura haciendo que coincidan mutuamente.
para el otro cilindro hacemos unacaja de 30,100,20, haciendo que coincida con el circulo si el cilindro esta acostado que este es el caso le damos vuelta con 3d rotate haciendo que se pare de la sig. forma.
primero substraemo el cilindro con subtract y despues lo unimos con el cilindro que esta parado.
pur ultimo creamos un clindro de radios de 15 y lo ponemos en el centro del cilindo que esta parado y lo substraemos.
bueno ya que estamos listos bamos a hacer otra figura mas facil ok.

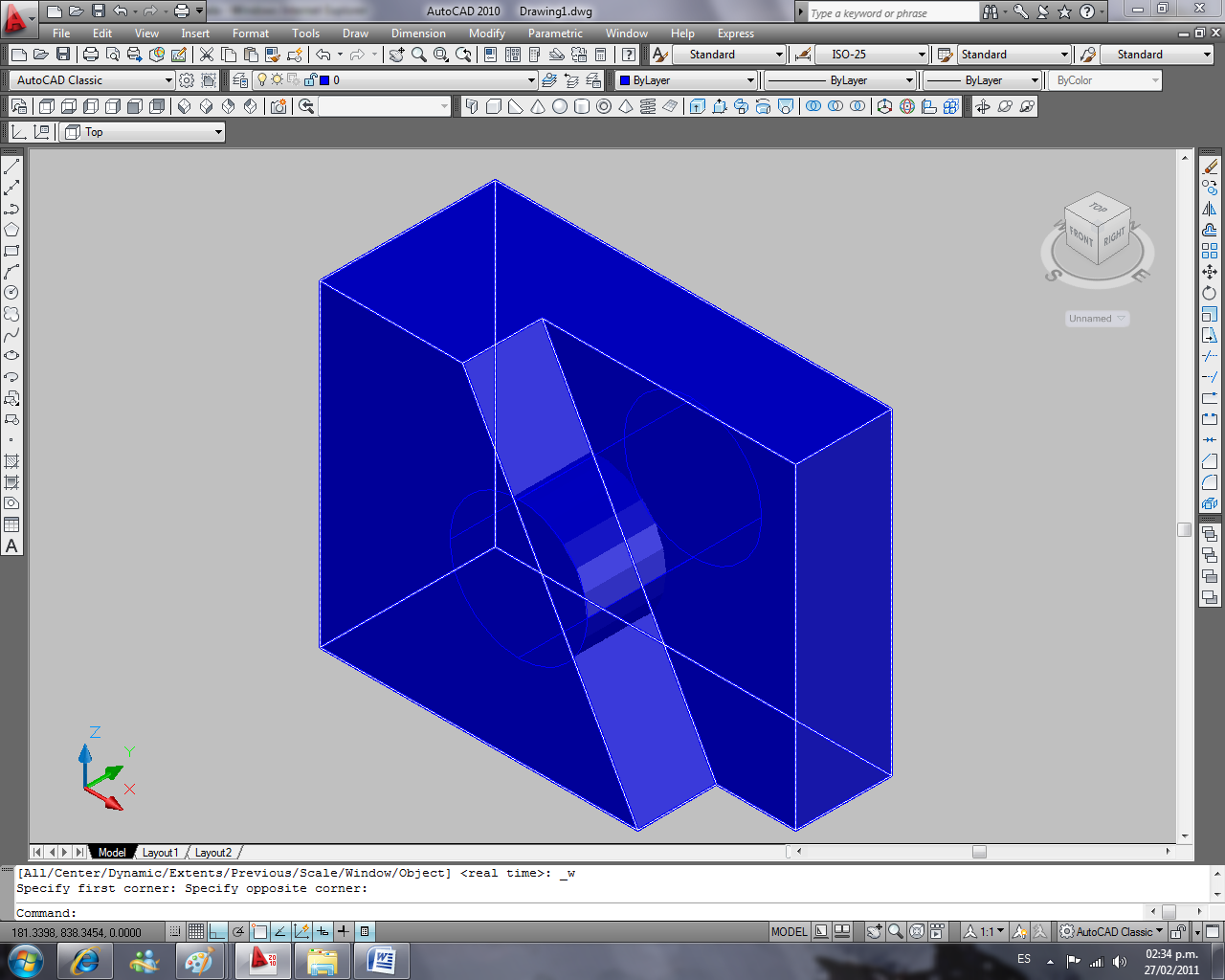

bueno empecmos con dos cajas una de 150,36,120 y la otra de 30,54,120 y las unimos.
despues creamos un triangulo de 66,30,12,tambien lo unimos con la pieza.
para finalizar este ejercicio creamos un cilindo de radio de 26 y lo colocamos a 75 mm del lado izquierdo y a 60 de alto como se muestra en la figura y lo substraemos.
